Блок роликовый БР-10

предназначен для изменения направления каната при подъеме и опускании трубы-качалки, расположенной внутри резервуара для нефтепродуктов.

По устойчивости к воздействию климатических факторов внешней среды изделия изготовляются в исполнении У (умеренный климат с диапазоном рабочих температур от +40°С до — 45°С), ХЛ (холодный климат с диапазоном рабочих температур от + 40°С до — 60°С), УХЛ (умеренный и холодный климат с диапазоном рабочих температур от + 40°С до — 60°С ) категории размещения 1 по ГОСТ 15150-69.

Блок роликовый монтируется на резервуаре в месте соединения кровли с вертикальной стеной, в предварительно вырезанное отверстие.

Блок роликовый применяется для работы с лебедками грузоподъемностью         1000 кгс и трубой-качалкой с условным проходом от 100 до 500 мм.

Пример обозначения блока роликового при заказе:
БР  У1 ТУ 3689-096-10524112-2007, где
У1 – климатическое исполнение и категория размещения

Основные параметры и размеры устройства:

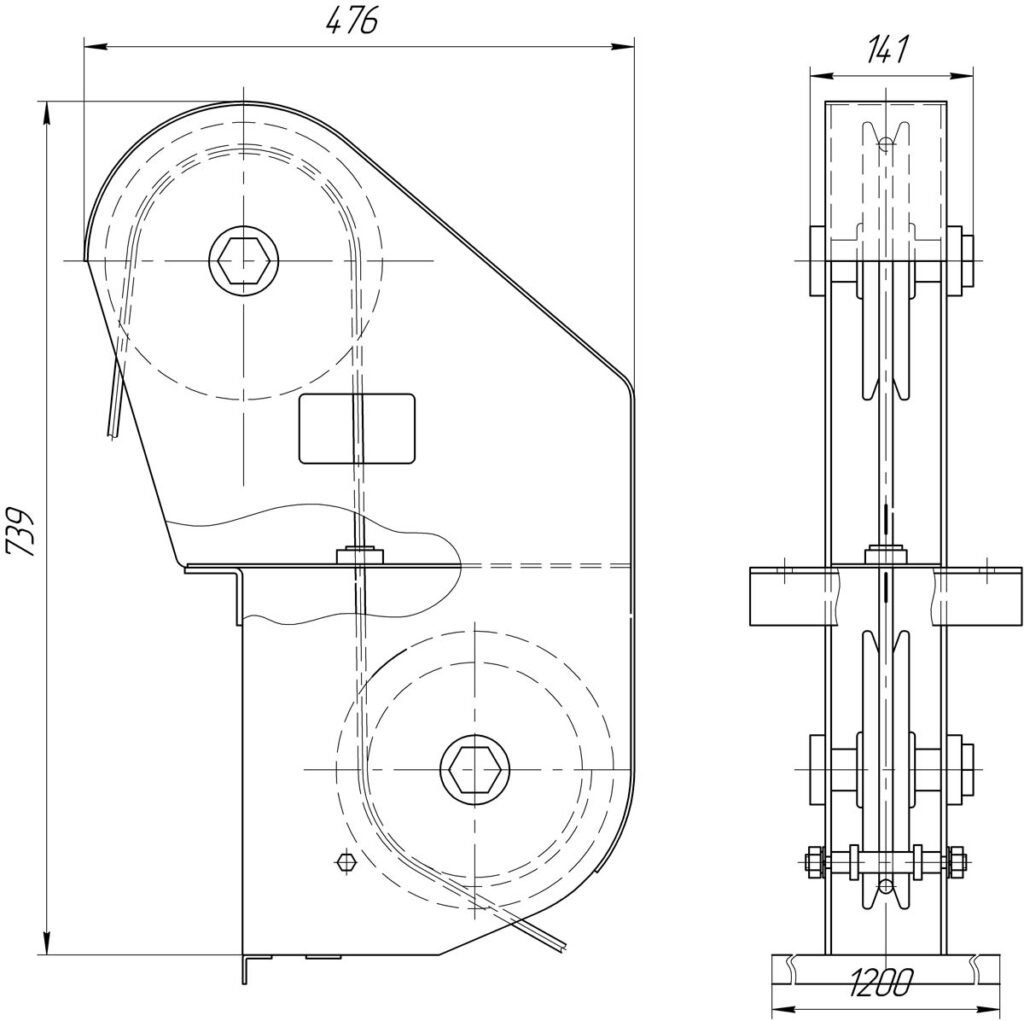

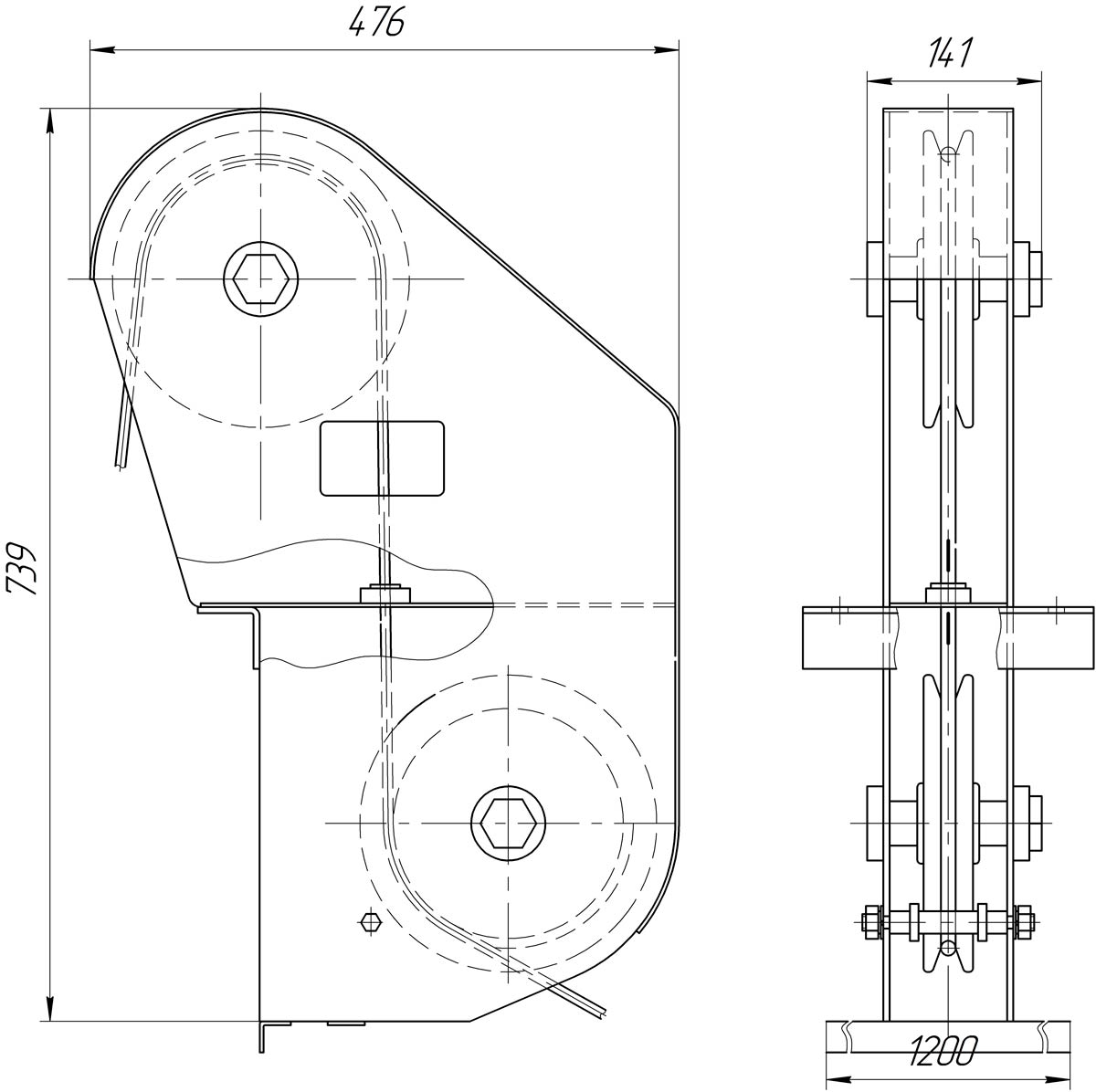

Основные размеры блока роликового приведены на рисунке.

Масса, кг, не более – 41,2.
