Техническая информация
- ТУ: ТУ 3689-100-10524112-2007
- ОКПД2: Код ОКПД2 28.99.39.190 (код ОКП 36 8912)
- Код ТН ВЭД: Код ТН ВЭД 8481 40 900 9
-
Сертификаты:
- Декларация о соответствии ТР ТС 010/2011 «О безопасности машин и оборудования»
- Сертификат пожарной безопасности
- Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»
Характеристики

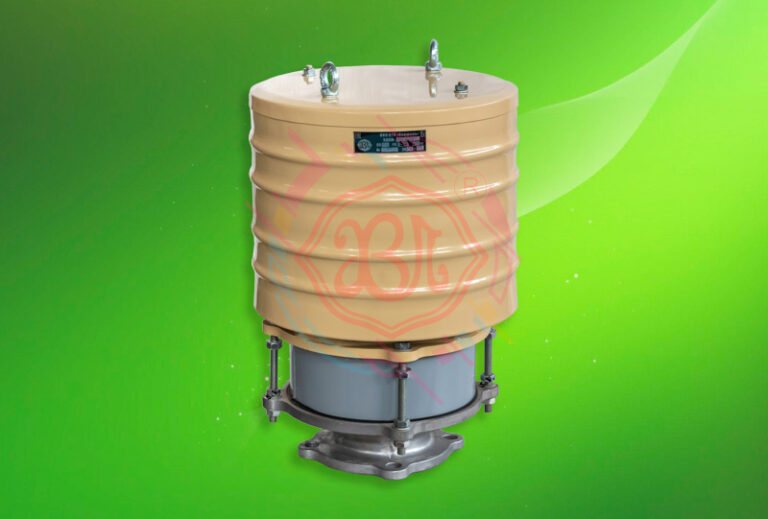

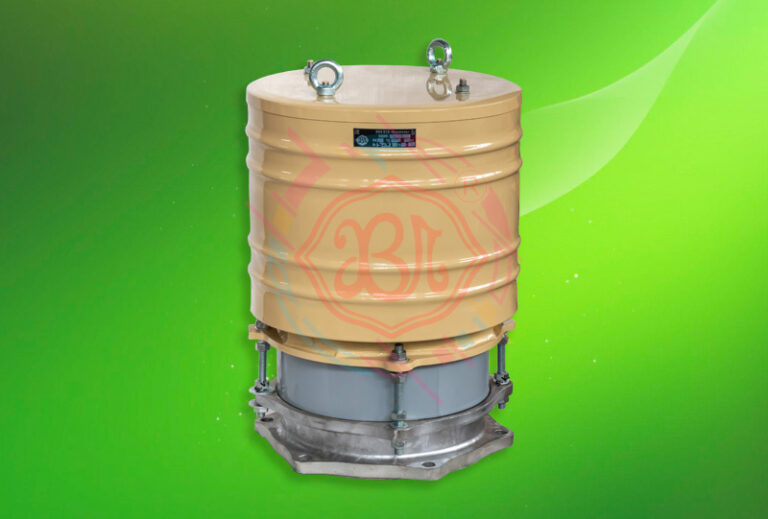

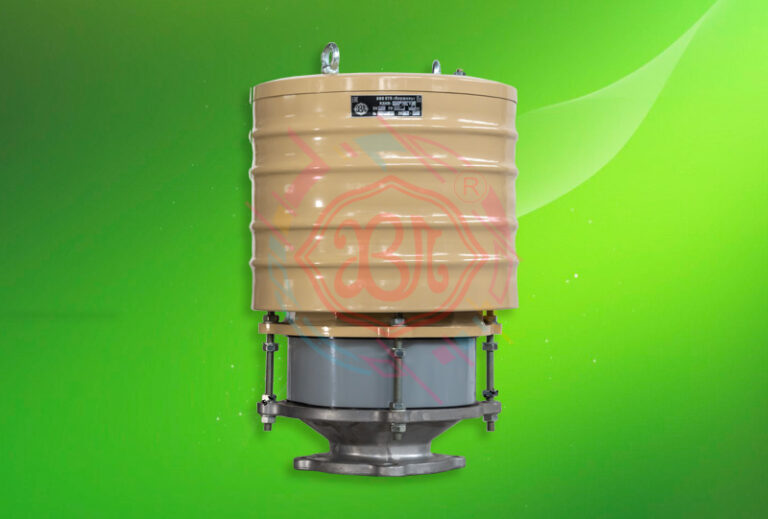

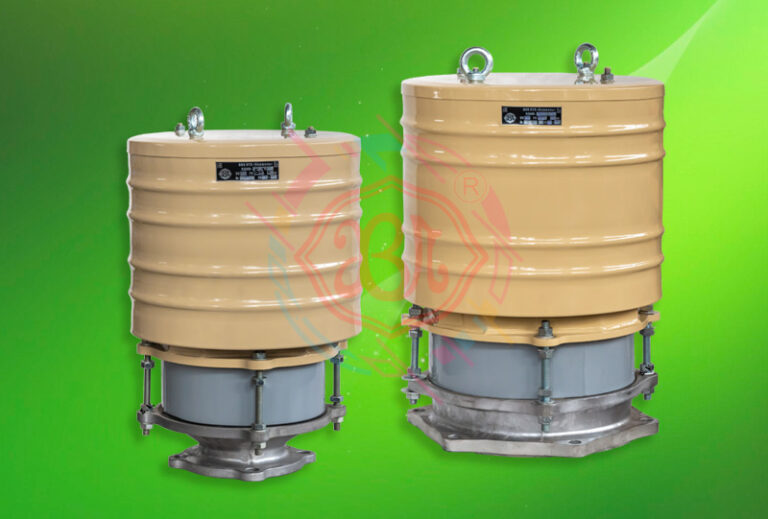

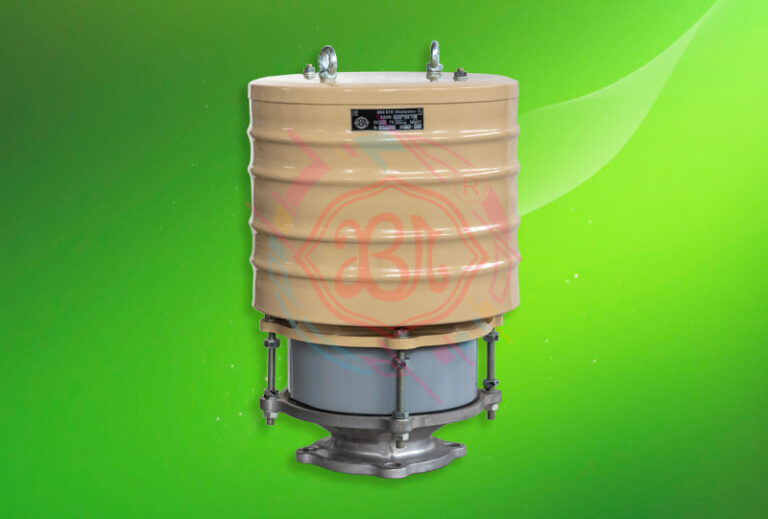

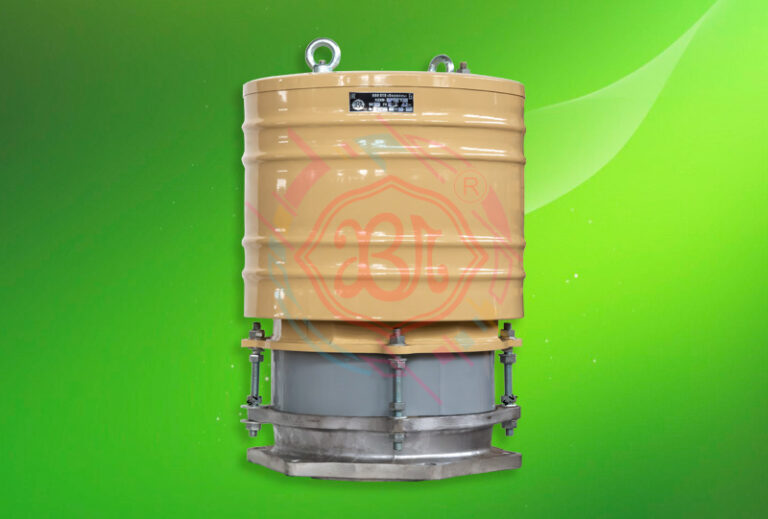

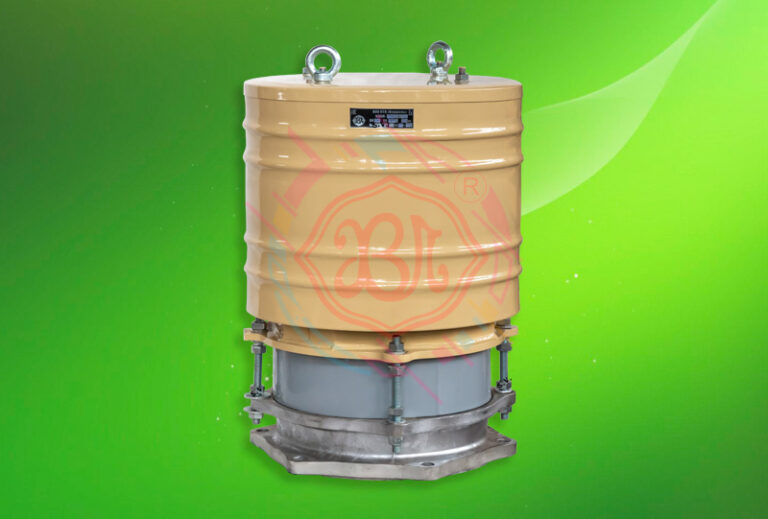

Клапан непримерзающий дыхательный НДКМ-К
предназначен для установки на резервуарах с нефтью и нефтепродуктами в качестве дыхательного оборудования, сообщающего газовое пространство резервуара с атмосферой.
По устойчивости к воздействию климатических факторов внешней среды клапаны изготавливаются в исполнениях У (умеренный климат) ХЛ (холодный климат) и УХЛ, (умеренный и холодный климат) категории размещения 1 по ГОСТ 15150-69.
Пример обозначения:
НДКМ-250К У1 ТУ 3689-100-10524112-2007, где:
250 – условный проход присоединительного фланца, мм;
К – модификация;
У1 – вид климатического исполнения и категория размещения по ГОСТ 15150-69.
| Наименование параметра | НДКМ-100К | НДКМ-150К | НДКМ-200К | НДКМ-250К | НДКМ-350К |
|---|---|---|---|---|---|
| Условный проход DN, мм | 100 | 150 | 200 | 250 | 350 |
| Давление срабатывания, Па (мм вод. ст.) | 1317...1569 (137...157) | 1317...1569 (137...157) | 1317...1569 (137...157) | 1317...1569 (137...157) | 1569...1667 (157...167) |
| Вакуум срабатывания, Па (мм вод. ст.) | 157...196 (16...20) | 157...196 (16...20) | 157...196 (16...20) | 157...196 (16...20) | 177...198 (18...20) |
| Пропускная способность, м³/ч, не менее | 200 | 500 | 900 | 1500 | 1700 |

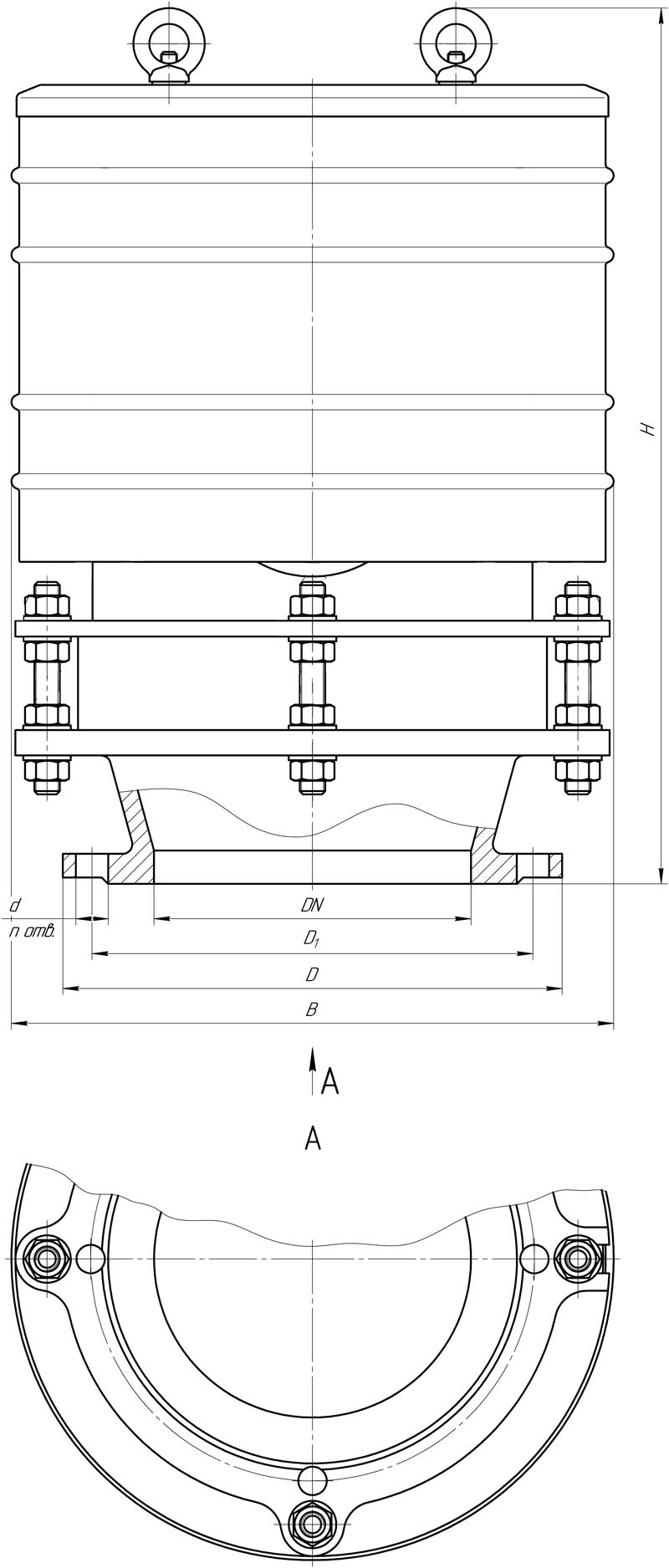

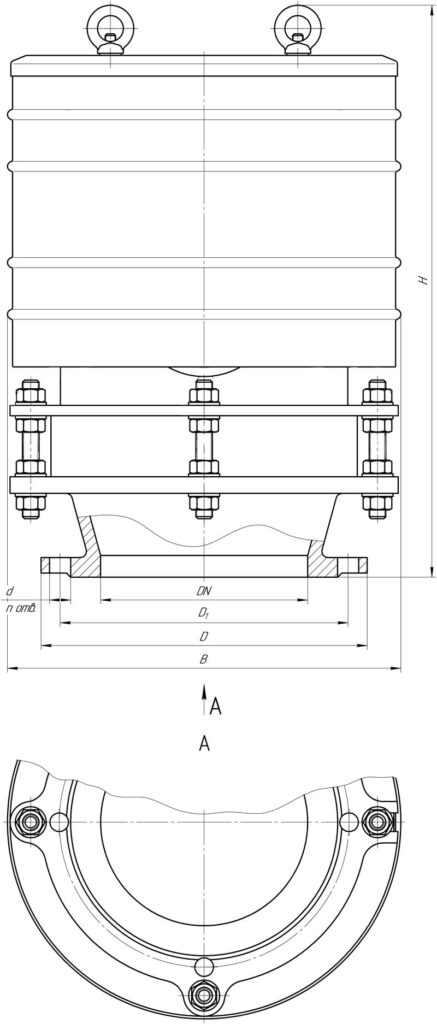

| Габаритный размер. Диаметр (B), мм, не более | 320 | 320 | 380 | 378 | 630 |
| Габаритный размер. Высота (H), мм, не более | 493 | 495 | 553 | 537 | 733 |
| Присоединительный размер. D, мм | 205 | 262 | 315 | 370 | 485 |
| Присоединительный размер. D1, мм | 170 | 225 | 280 | 335 | 445 |
| Присоединительный размер. d, мм | 18 | 18 | 18 | 18 | 22 |
| Присоединительный размер. n, шт | 4 | 8 | 8 | 6 | 12 |
| Масса, кг | 16,5±0,5 | 16,5±0,5 | 27±0,6 | 27±0,6 | 84±1,0 |
